HZB型耐溫耐腐自吸式化工離心泵是我公司結合國內外同類產品研制生產的一種單級單吸自吸式化工離心泵。
例: HZB100-65-200
HZB：系列代號
100:進口公稱直徑
65：出口公稱直徑
200：葉輪公稱直徑
該系列泵是根據GB/T5656《離心泵技術條件(II類)》標準進行設計開發的。采用外混式結構，大的儲液室，具有自吸能力強，自吸時間短的特點。
該系列產品產品結構簡單可靠，底腳安裝，安裝維修方便簡單。
密封系統可以根據工況要求配置填料密封、單端面、雙端面、串聯機械密封。
該泵適用于輸送清潔或含少量固體顆粒的介質，如需輸送含固量較高的介質可選用半開式葉輪。
HZB型自吸式化工離心泵主要由泵體、葉輪、泵蓋、軸、托架、機械密封、軸套等零件組成。該泵自吸效果好，真正實現“一次引流，終生自吸”。HZB型自吸式化工離心泵裝有加粗高剛性泵軸及三只軸承，具有運行平穩，無噪聲等優點。泵的旋轉方向：自吸入端面為逆時針旋轉，吸上高度為5米以內。

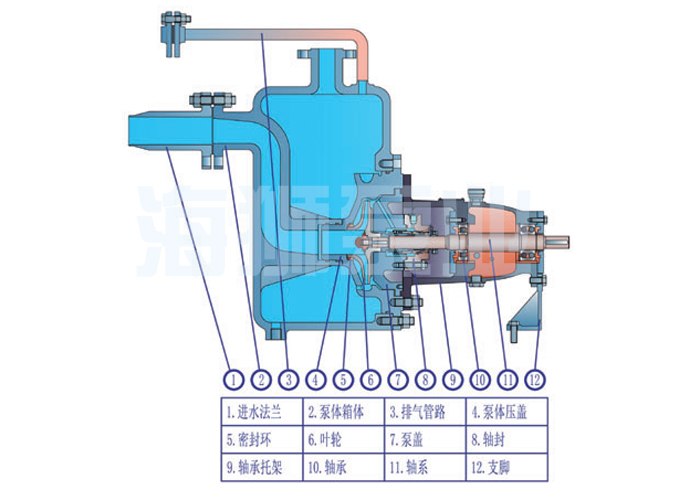

結構圖:
可輸送各種清潔的和含有微量顆粒的易燃、易爆、強腐蝕性等介質。
主要用于化工、石油工業、煉油廠、液罐抽排、罐車卸貨、污水抽排、自動控制工程等。
流量：~400m3/h
揚程：~125m
轉速：1450~2950r/min
設計壓力：~2MPa
使用溫度：-40℃~150℃
泵型號 | 泵額定轉速 | 泵額定轉速 | ||||
流量 | 揚程 | 配用功率(KW) | 流量 | 揚程 | 配用功率 | |
HZB25-25-125 | 3.2 | 20 | 1.1 | 1.6 | 5 | 0.55 |
HZB25-25-160 | 3.2 | 32 | 2.2 | 1.6 | 8 | 0.55 |
HZB25-25-200 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 0.75 |
HZB25-25-250 | 3.2 | 80 | 7.5 | 1.6 | 20 | 1.5 |
HZB40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
HZB40-32-160 | 6.3 | 32 | 3 | 3.2 | 8 | 0.55 |
HZB40-32-200 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.1 |
HZB40-32-250 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
HZB50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
HZB50-32-160 | 12.5 | 32 | 4 | 6.3 | 8 | 0.55 |
HZB50-32-200 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 1.1 |
HZB50-32-250 | 12.5 | 80 | 15 | 6.3 | 20 | 2.2 |
HZB65-50-125 | 25 | 20 | 4 | 12.5 | 5 | 0.55 |
HZB65-50-160 | 25 | 32 | 7.5 | 12.5 | 8 | 1.5 |
HZB65-40-200 | 25 | 50 | 11 | 12.5 | 12.5 | 2.2 |
HZB65-40-250 | 25 | 80 | 22 | 12.5 | 20 | 3 |
HZB65-40-315 | 25 | 125 | 37 | 12.5 | 32 | 5.5 |
HZB80-65-125 | 50 | 20 | 7.5 | 25 | 5 | 0.75 |
HZB80-50-160 | 50 | 32 | 11 | 25 | 8 | 1.5 |
HZB80-50-200 | 50 | 50 | 18.5 | 25 | 12.5 | 2.2 |
HZB80-50-250 | 50 | 80 | 37 | 25 | 20 | 4 |
HZB80-50-315 | 50 | 125 | 75 | 25 | 32 | 7.5 |
HZB100-80-125 | 100 | 20 | 15 | 20 | 5 | 1.5 |
HZB100-80-160 | 100 | 32 | 22 | 20 | 8 | 2.2 |
HZB100-65-200 | 100 | 50 | 37 | 20 | 12.5 | 4 |
HZB100-65-250 | 100 | 80 | 55 | 20 | 20 | 5.5 |
HZB100-65-315 | 100 | 125 | 75 | 20 | 32 | 11 |
HZB125-100-200 | 200 | 50 | 55 | 100 | 12.5 | 7.5 |
HZB125-100-250 | 200 | 80 | 75 | 100 | 20 | 11 |
HZB125-100-315 | 200 | 125 | 110 | 100 | 32 | 18.5 |
HZB125-100-400 | 100 | 50 | 37 | |||
HZB150-125-250 | 200 | 20 | 18.5 | |||
HZB150-125-315 | 200 | 32 | 37 | |||
HZB150-125-400 | 200 | 50 | 75 | |||
HZB200-150-250 | 400 | 20 | 55 | |||
HZB200-150-315 | 400 | 32 | 75 | |||
HZB200-150-400 | 400 | 50 | 110 | |||
