HD5F系列泵是根據API610《石油、重化學和天然氣工業用離心泵》標準設計的雙殼體、葉輪對稱布置的臥式多級離心泵， 水平中心線支撐。根據用戶要求，首級葉輪可設計成單吸或雙吸兩種結構。具有軸向自平衡能力，正常運行時，軸承不承受軸向力，大大提高軸承的使用壽命。材質有QT600、JM3、28#合金、304、304L、316L、317L、904L、CD4、哈氏C、哈氏B等各種材質可供用戶選用。
HD5F300-180X8
HD5F:系列代號
300：流量（m3/h）
180:單級揚程
8：葉輪級數
該系列為雙殼體結構，外部承壓殼體采用鍛造工藝制作，承壓能力強，耐高溫能力強，運行安全可靠。內芯采用整體抽岀 式設計，在不移動進、岀口管線的情況下能夠?qū)崿F(xiàn)泵的檢測與維修。該系列泵水力是在國內外優秀水力模型的基礎上，采用PUMPCAD水力輔助設計軟件，CFD三維流體模擬分析系統等先 進的水力設計手段進行設計，效率高、汽蝕性能好。

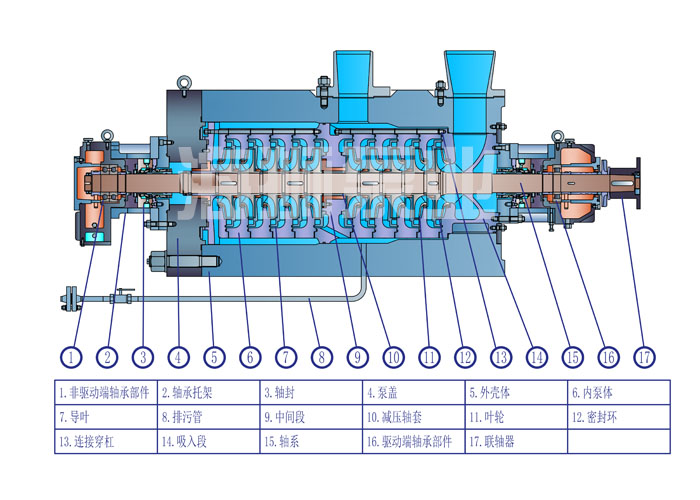

結構圖：
主要用于輸送石油、成品油、液化石油氣、輕炷、鍋爐給水等
各種清潔或含有微量顆粒、易燃易爆、有毒的介質。
典型工況用于各煉廠重油加氫裝置中加氫進料泵、
鋼廠除焦除磷裝置中高壓除焦泵及電廠用高壓鍋爐給水泵。
流量：~1000m3/h
揚程：~3500 m
轉速：2950~3600r/min
設計壓力：~40MPa
使用溫度：-80℃~450℃
