HXK旋殼泵，又稱皮托管泵。是我公司在突破新型理論分析、設計、制造三道難關后，研制出的一種全新概念的葉片及殼體與液體同步旋轉的泵產品。
其轉鼓、轉子蓋(葉輪)和液體同步旋轉，消除了一般小流量、高揚程離心泵諸如高速泵、多級泵存在的量值很大的圓盤摩擦損失，具有比高速泵、多級泵高得多的效率。
同時，由于密封只承受進口壓力，密封壽命長；軸承只承受很小的軸向力和徑向力、不受密封損壞后泄露介質的污染，軸承壽命長。
性能曲線是一個從最大流量到關死點連續上升的曲線，水力性能平穩；易損件只有機械密封和O型圈，備件少、維修費用低，通用性及互換性強。
具有結構緊湊、效率高、壽命長、維修方便等特點，是一種替代高速泵、多級泵的高科技產品。
☆2006年通過了中石化重大裝備國產化辦公室組織的鑒定
☆獲得兩項發明專利、八項實用新型專利、一項外觀專利
☆獲省科技進步三等獎

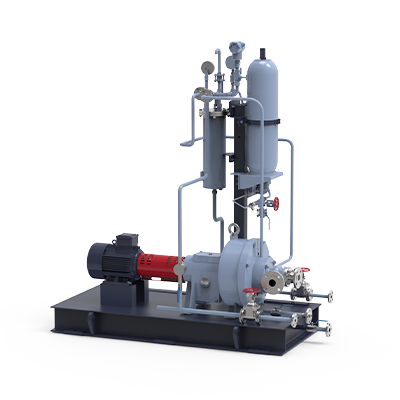

HXK300-S1
HXK:系列代號
300:轉鼓代號
S1:集液管代號
旋殼泵，又稱旋轉噴射泵、皮托管泵，是一種結構和工作原理都很獨特的新型小流量高壓泵，屬極低比轉數泵。我國橡膠行業于十年前首次從美國引進兩臺旋殼泵，用于炭黑生產線原料油的輸送，在平穩運行和使用壽命等方面明顯優于其它類型的泵。這種泵在其他行業應用還很少，主要原因是生產廠家和用戶對該泵的特點和結構原理了解甚少。旋殼泵的主要特點有：
（1）適合于小流量、高揚程輸送，一般流量在每小時幾十方以內，小的只有幾方，揚程為數百米，有的高達上千米；
（2）結構簡單，體積小，因而維修量小，維修費用低，使用壽命長；
（3）密封可靠性強，僅在旋殼泵低壓進口處有機械密封，在主軸端無密封問題，解決了高壓泵普遍存在的高壓密封難題；
（4）流量特性曲線平滑，且液體輸出無脈動，很適合于對流體輸送要求較平穩的生產崗位；
效率相對較高，對于極低比轉數離心泵，效率很低的原因是葉輪圓盤摩擦損失顯著增大，而旋殼泵不存在圓盤磨擦損失，也無蝸殼水力損失，雖然有轉子腔和集水管的水力損失，但其效率仍比同比轉數離心泵高。

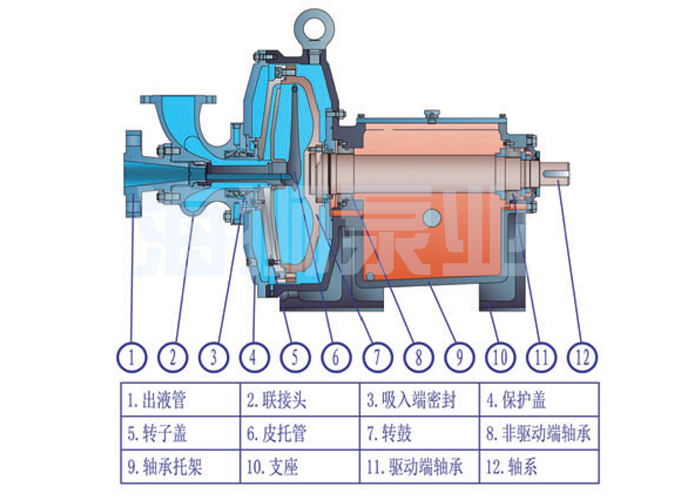

結構圖：
旋殼泵由轉子、皮托管、軸承座部件、外殼體和進出液管等部分組成，如2所示。旋殼泵的軸承座部件與常見的離心泵相同，過流件轉子和轉鼓（相當于離心泵的泵殼）連成一體，用螺栓固定在主軸上構成轉子部件。轉鼓的外圍有外殼體起保護作用，用螺栓固定在軸承座上。外殼體的右端蓋上固定機械密封、進液管和出液管。核心零件皮托管固定在出液管上，從軸線延伸到接近轉鼓的圓筒內壁處。
增速方式：
三角帶，變頻器，增速箱
發電行業：清洗泵、燃料泵、鍋爐給水泵
造紙行業：高壓噴淋、高壓噴射
石油化工：工藝流程泵、烴液輸送、廢液輸送
其它行業：其它使用高速泵、多級泵的場合
1、HXK200 系 列
流量：0.5~7m2/h
揚程：80~220m
工作壓力：~4MPa
工作溫度： -40~120℃
最大軸功率：30kW
2、HXK300 系 列
流量：1~30m3/h
揚程：135～430m
工作壓力：~6MPa
工作溫度： -40~120℃
最大軸功率：75kW
3、HXK400 系 列
流量：6~110m2/h
揚程：300～1900m
工作壓力： ~25 MPa
工作溫度： -40~288℃
最大軸功率：315kW
泵型號 Model | 流 量 Q Capacity m3/h | 揚 程 H Head m | 最高效率n Efficiency % | 轉 速 n Rotating speed RPM | 必須汽蝕余量 m NPSHr |
HXK200-S1 | 0.5~4 | 80~220 | 40 | 2900~4850 | 0.8~1.2 |
HXK200-S2 | 1~8 | 80~220 | 45 | 2900~4850 | 0.8~1.2 |
HXK300-S0 | 1~5 | 135~420 | 40 | 2900~4850 | 1.3~1.8 |
HXK300-S1 | 1~8 | 135~430 | 50 | 2900~4850 | 1.3~1.8 |
HXK300-S2 | 2~17 | 135~420 | 55 | 2950~4850 | 1.4~3.6 |
HXK300-S3 | 2~22 | 135~420 | 58 | 2950~4850 | 1.6~4.0 |
HXK300-D1 | 3~38 | 135~420 | 58 | 2950~4850 | 1.6~4.3 |
HXK400-S1 | 3~15 | 300~1900 | 42 | 2950~6800 | 1.1~2 |
HXK400-S2 | 4~28 | 300~1600 | 51 | 2950~6400 | 1.4~3.8 |
HXK400-S3 | 10~45 | 300~1400 | 55 | 2950~6200 | 1.6~5 |
HXK400-S4 | 10~64 | 300~1200 | 56 | 2950~5700 | 2~6 |
HXK400-D1 | 20~110 | 300~1100 | 58 | 2950~5600 | 2~9 |
對于同樣的工藝參數，旋殼泵的產品優勢：
1、具有比高速泵更低的轉速
2、密封更為可靠
3、更長的軸承壽命
4、更平穩的運轉性能
5、更長的整機壽命
備品備件對比：
旋殼泵 | 高速泵 | 多級泵 | |
備件名稱
| 機械密封 | 機械密封 | 機械密封 |
O型圈 | 墊片 | 墊片 | |
葉輪 | 葉輪 | ||
齒輪 | 軸套 | ||
軸套 | 平衡盤 | ||
O型圈 等 | 密封環 等 | ||
易損件 | 少 | 多 | 多 |
維修 | 簡單 | 復雜 | 很復雜 |
