QXP切線流泵是采用專利技術(專利號:02257686.X)開發的一種單級單吸部分流泵。該泵是針對小流量、高揚程，特別是對含固介質容易磨損的工況而設計。
例: 3QXP-20
3：流量（m3/h）
QXP:系列代號
20：公稱揚程
由于采用切線流泵設計技術，從零流量至設計流量變化時，泵的揚程為一恒定值，這一特點特別適用于與噴嘴配套使用的場合，也適應其它各種要求泵具有自調特性的場合。
同時該泵對葉輪與前后泵蓋間隙不敏感，當由于磨、腐蝕造成間隙增大時，泵的性能基本不變化。
由于其特殊設計，在流量偏離設計點時，葉輪及泵軸不存在不平衡徑向力的作用，確保了泵的運轉穩定，軸承壽命長。
葉輪采用全開式結構，同時采用合適的機械密封及其它密封，運轉中無泄漏。

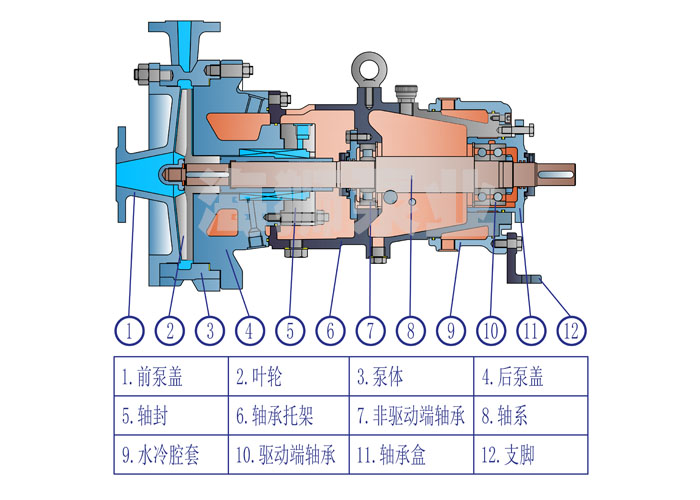

結構圖：
適用于含固介質容易磨損的工況。在化工、 石油、精細化工、消防等行業上均有廣泛使用。
流量：~18m3/h
揚程：~120m
轉速：1450~2950r/min
設計壓力：~2.5MPa
使用溫度：-40℃~250℃
| 型 號 | 葉輪代號 | 葉輪直徑 | 進口 | 出口 | 流量 | 揚程 | 軸功率 | 配用功率（KW） | ||
| 直徑mm | 直徑mm | m3/h | m | KW | r=1.0 | r=1.4 | r=1.86 | |||
| 1QXP-20 | A | 125 | 25 | 20 | 0.1～1.4 | 24 | 0.46 | 0.75 | 1.1 | 1.5 |
| B | 115 | 0.1～1.3 | 20 | |||||||
| C | 105 | 0.1～1.2 | 16 | |||||||
| 1QXP-35 | A | 165 | 25 | 20 | 0.1～1.8 | 41 | 1.5 | 2.2 | 3 | 4 |
| B | 150 | 0.1～1.5 | 35 | |||||||
| C | 135 | 0.1～1.2 | 28 | |||||||
| 1QXP-50 | A | 195 | 25 | 20 | 0.1～1.5 | 59 | 2.4 | 3 | 4 | 5.5 |
| B | 180 | 0.1～1.4 | 50 | |||||||
| C | 165 | 0.1～1.3 | 41 | |||||||
| 1QXP-80 | A | 250 | 25 | 20 | 0.1～1.6 | 95 | 4.5 | 5.5 | 7.5 | 11 |
| B | 225 | 0.1～1.5 | 80 | |||||||
| C | 205 | 0.1～1.3 | 64 | |||||||
| 3QXP-20 | A | 125 | 32 | 20 | 1～3.3 | 24 | 1.1 | 1.5 | 2.2 | 3 |
| B | 115 | 1～3 | 20 | |||||||
| C | 105 | 1～2.8 | 16 | |||||||
| 3QXP-35 | A | 165 | 32 | 20 | 1～4.3 | 41 | 3 | 4 | 5.5 | 7.5 |
| B | 150 | 1～3.9 | 35 | |||||||
| C | 135 | 1～3.5 | 28 | |||||||
| 3QXP-50 | A | 195 | 32 | 20 | 1～5 | 59 | 5.5 | 7.5 | 11 | 15 |
| B | 180 | 1～4.7 | 50 | |||||||
| C | 165 | 1～4.3 | 41 | |||||||
| 3QXP-80 | A | 250 | 32 | 20 | 1～5 | 95 | 10.5 | 15 | 18.5 | 22 |
| B | 225 | 1～4.6 | 80 | |||||||
| C | 205 | 1～4.2 | 64 | |||||||
| 6QXP-20 | A | 125 | 40 | 25 | 3～6.8 | 24 | 2.2 | 3 | 4 | 5.5 |
| B | 115 | 3～6.9 | 20 | |||||||
| C | 105 | 3～6.2 | 16 | |||||||
| 6QXP-35 | A | 165 | 40 | 25 | 3～7.6 | 41 | 4.2 | 5.5 | 7.5 | 11 |
| B | 150 | 3～6.9 | 35 | |||||||
| C | 135 | 3～6.2 | 28 | |||||||
| 6QXP-50 | A | 195 | 40 | 25 | 3～7.6 | 59 | 6.8 | 7.5 | 11 | 15 |
| B | 180 | 3～7 | 50 | |||||||
| C | 165 | 3～6.4 | 41 | |||||||
| 6QXP-80 | A | 250 | 40 | 25 | 3～8 | 95 | 11 | 15 | 22 | 30 |
| B | 225 | 3～7.2 | 80 | |||||||
| C | 205 | 3～6.6 | 64 | |||||||
| 10QXP-80 | A | 250 | 50 | 32 | 6～13.6 | 95 | 13.5 | 18.5 | 30 | 37 |
| B | 225 | 6～12.2 | 80 | |||||||
| C | 205 | 6～11 | 64 | |||||||
| 10QXP-100 | A | 280 | 50 | 32 | 6～15 | 120 | 16.5 | 18.5 | 30 | 37 |
| B | 270 | 6～14 | 110 | |||||||
| C | 260 | 6～13 | 100 | |||||||
