HD4F系列臥式多級泵系臥式、徑向分剖節段式多級離心泵。按照AP610《石油、重化學和天然氣工業用離心泵》標準進行設計。
殼體采用徑向?qū)~結構、可以根據使用溫度選取中心支撐或底腳支撐結構，進出口可以按多個方向靈活布置，能夠滿足不同用戶的需求。
HD4F200-80X8
HD4F:系列代號
200：流量（m3/h）
80:單級揚程
8：葉輪級數
該系列泵結構簡單可靠，運轉穩定，使用壽命長，便于維護和維修。
該系列泵首級葉輪和次級葉輪采用不同的設計理念進行設計，首級考慮泵的汽蝕性能，次級考慮泵的效率，使整個泵具有優良的汽蝕性能和效率。

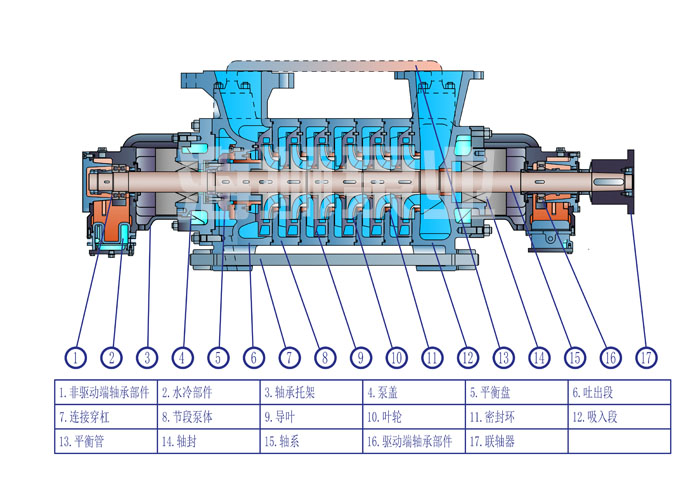

結構圖：
適用于高溫、高壓、中性或腐蝕性，清潔或含有微量顆粒介質，用于石油精制工業、石油化工工業、煤加工行業、鍋爐給水、原油輸送、電力工業、供水裝置、管線加壓等行業。
流量：~600m3/h
揚程：~1200 m
轉速：2950r/min
設計壓力：~15MPa
使用溫度：-80℃~180℃
型號說明
原理與特點
適用范圍
技術參數
性能參數
