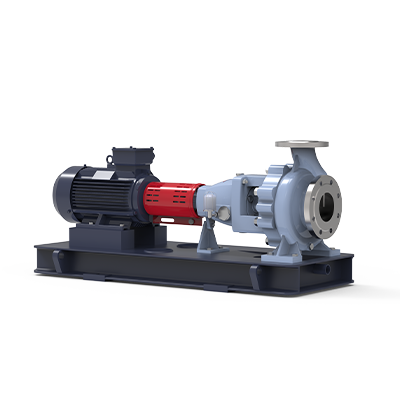

IH型泵是單級單吸（軸向吸入）耐腐蝕離心泵，供輸送不含固體顆粒、具有腐蝕性、粘度類似水的液體。介質溫度為-20℃～105℃，需要時采用冷卻措施溫度可更高。
IH 50 - 32 -160 A
IH:國際標準化工泵系列產品
50:泵吸入口直徑
32：泵排出口直徑
160：葉輪的名義直徑
A：同型號葉輪經一次切削，性能參數降低
IH型泵是根據國際標準ISO2858所規定的性能和尺寸設計的。泵主要由泵體、泵蓋、葉輪、軸、密封環、中間支架、密封和懸架部件等組成。
泵體和泵蓋構成泵的工作室，泵體的入口為水平方向，出口垂直向上。泵蓋通過止口夾緊在泵體與中間支架之間，懸架部件通過止口固定在中間支架上。葉輪、軸和軸承為泵的轉子，懸架和軸承部件支承著轉子。泵為后開門的結構型式，并采用加長聯軸器，其優點是便于維修，不用拆卸泵體、管路和電機，只拆下加長聯軸器中間聯接件，即可退出轉子部件進行檢修。
適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。
流量Q 0.5～400m3/h
揚程H 5～125m
轉速n 2900、1450r/min
進口直徑 50～200mm
設計壓力 1.6MPa
| 型號 | 泵額定轉速 | 泵額定轉速 | ||||
| n=2900r/min | n=1450r/min | |||||
| 流量 | 揚程 | 電機功率 | 流量 | 揚程 | 電機功率 | |
| (m3/h) | (m) | (KW) | (m3/h) | （m） | （KW） | |
| HJ25-25-125 | 3.2 | 20 | 1.1 | 1.6 | 5 | 0.55 |
| HJ25-25-160 | 32 | 2.2 | 8 | 0.55 | ||
| HJ25-25-200 | 50 | 5.5 | 12.5 | 0.75 | ||
| HJ25-25-250 | 80 | 7.5 | 20 | 1.5 | ||
| HJ40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| HJ40-32-160 | 32 | 3 | 8 | 0.55 | ||
| HJ40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| HJ40-32-250 | 80 | 11 | 20 | 2.2 | ||
| HJ50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| HJ50-32-160 | 32 | 4 | 8 | 0.55 | ||
| HJ50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| HJ50-32-250 | 80 | 15 | 20 | 2.2 | ||
| HJ65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| HJ65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| HJ65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| HJ65-40-250 | 80 | 18.5 | 20 | 3 | ||
| HJ65-40-315 | 125 | 30 | 32 | 5.5 | ||
| HJ80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| HJ80-65-160 | 32 | 11 | 8 | 1.5 | ||
| HJ80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| HJ80-50-250 | 80 | 30 | 20 | 4 | ||
| HJ80-50-315 | 125 | 45 | 32 | 7.5 | ||
| HJ100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| HJ100-80-160 | 32 | 15 | 8 | 2.2 | ||
| HJ100-65-200 | 50 | 22 | 12.5 | 4 | ||
| HJ100-65-250 | 80 | 55 | 20 | 5.5 | ||
| HJ100-65-315 | 125 | 75 | 32 | 11 | ||
| HJ125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| HJ125-100-250 | 80 | 75 | 20 | 11 | ||
| HJ125-100-315 | 125 | 132 | 32 | 18.5 | ||
| HJ125-100-400 | 50 | 30 | ||||
| HJ150-125-250 | 200 | 20 | 18.5 | |||
| HJ150-125-315 | 32 | 30 | ||||
| HJ150-125-400 | 50 | 45 | ||||
| HJ200-150-250 | 400 | 20 | 37 | |||
| HJ200-150-315 | 32 | 55 | ||||
| HJ200-150-400 | 50 | 90 | ||||
